Imaginemos por un momento que se encarga la tarea de diseñar un reloj digital, que simplemente marque las horas, los minutos y los segundos. ¿Qué harían?.
Pues depende del conocimiento que se tenga se pueden seguir alguna de varias opciones:
- Diseñar el reloj digital con compuertas lógicas
- Diseñar el reloj digital con microcontroladores
- Diseñar el reloj digital con dispositivos lógicos programables
Usualmente existen esas tres formas de diseñar un sistema digital, usando diferentes tecnologías, diferentes componentes que existen en el mercado.
Existe incluso una cuarta opción que se usa en la industria manufacturera, usar un PLC (controlador lógico programable) pero la omitimos pues el PLC es demasiado caro para el hipotético diseño que se menciona, un PLC ronda los $2000 MXN o más, así que el reloj digital sería carísimo por eso se omite, pero existe esa opción también para el diseño de sistemas digitales.

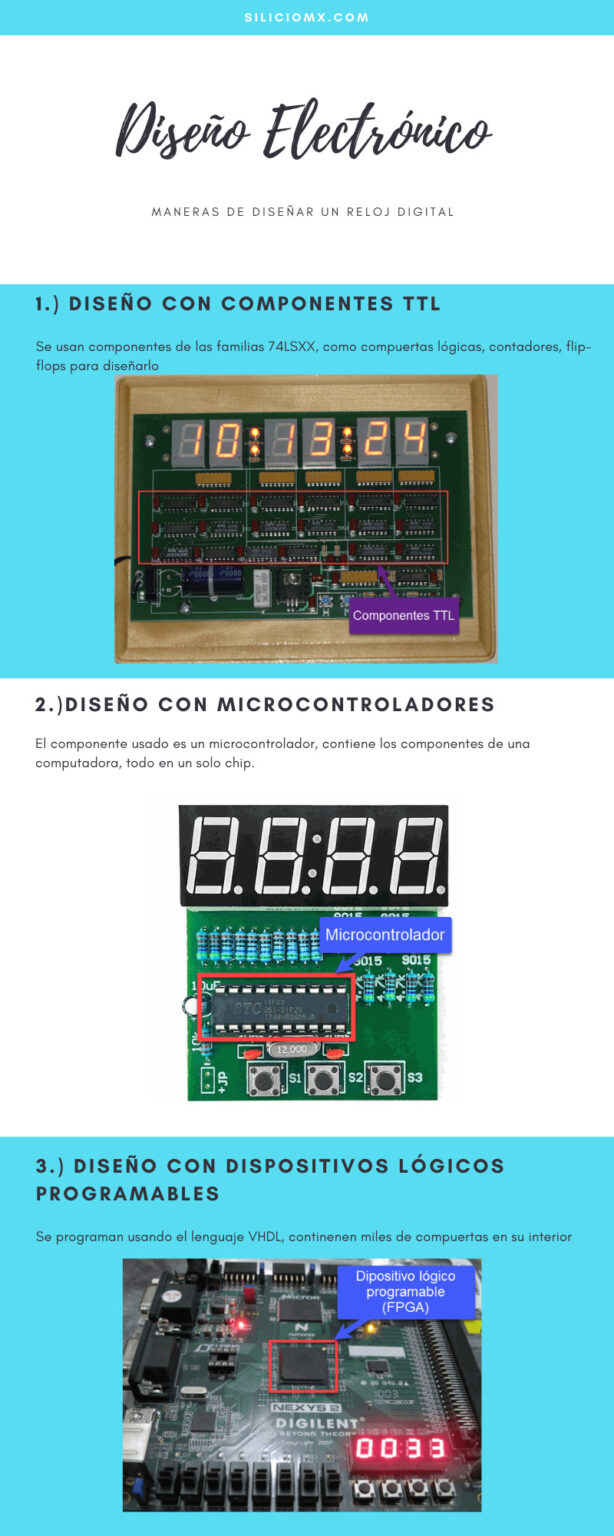

Las tres formas que se destacan se vuelven a mostrar en una siguiente infografía.
Destacamos los siguientes puntos de la infografia anterior
1. Compuertas Lógicas
Se ve claramente que esta opción ya es un tanto antigua, pues usa muchos chips, esto implica obviamente mas trabajo, en soldar, en conectar uff, ya esta opción literalmente no se usa, aunque hay diseñadores que usan los circuitos TTL todavía pero realmente ya son pocos.
2. Microcontroladores
Aquí en el país es la opción elegida por los ingenieros o personas relacionadas a la electrónica, diseñar usando un microcontrolador, además es la opción más económica también, es entonces la opción #2 la del diseño con microcontrolador la más popular.
3. Dispositivos programables
Esta opción, la de los dispositivos lógicos programables, no es tan popular como las anteriores, pero cada vez va creciendo más su uso, son dispositivos muy poderosos, incluso se puede programar un microcontrolador en un dispositivo lógico programable, son realmente muy poderosos
Si bien se menciona que los microcontroladores son los elegidos por los diseñadores, en este curso se habla de los dispositivos lógicos programables, que son programados usando VHDL, que es el tema central de nuestro curso, aquí en PCB Central próximamente también tendremos disponibles cursos para aprender a programar microcontroladores.
